Soğutma Elemanları – Kondenser (Yoğuşturucu)
Bir soğutma sisteminde ana soğutma elemanlarından biri olan kondenser (yoğuşturucu), kompresörden çıkan buhar fazında bulunan yüksek basınç ve sıcaklıktaki soğutucu akışkanın ısısının atılarak yoğuşmasını yani sıvı faza geçmesini sağlayan elemandır.
Isı verilen ortama göre kondenserler 2 gruba ayrılmaktadır.
- Hava soğutmalı kondenser
- Su soğutmalı kondenser
Hava soğutmalı kondenserlerin maliyetleri daha düşüktür fakat kondenser alanı büyük olmaktadır. Su soğutmalı kondenserlerde ise ekstra su maliyeti vardır fakat kondenser alanını oldukça düşüktür. Bu nedenle büyük kapasiteli sistemlerde su soğutmalı kondenserler kullanılmaktadır.

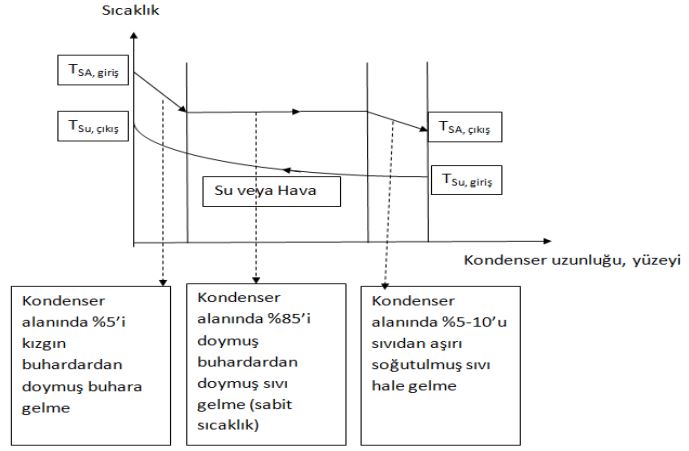

Kondenser’den (Yoğuşturucu) atılan ısı miktarı nasıl hesaplanır?
Q=Yoğutlurucudan atılan ısı miktarı
U=Yoğuşturucunun toplam ısı geçiş katsayısı (W/m²K)
A=Yoğuşturucunun ısı transfer edilen toplam alanı (m²)
DTm=Ortalama logaritmik sıcaklık farkı (K)
m: Isı terk edilen ortamın kütlesel debisi, kg/s
Cp: Isı terk edilen ortamın özgül ısısı, kJ/kgK
Tçıkş:Isı terk eden ortamın çıkış sıcaklığı, K
Tgiriş: Isı terk eden ortamın giriş sıcaklığı, K
Hava Soğutmalı Kondenserler

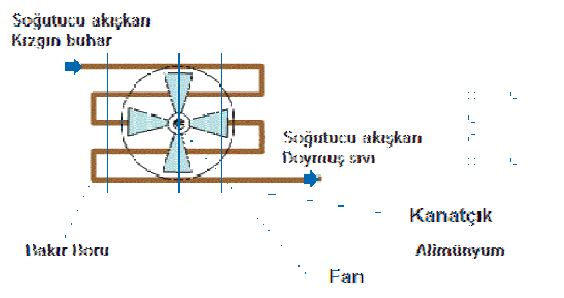

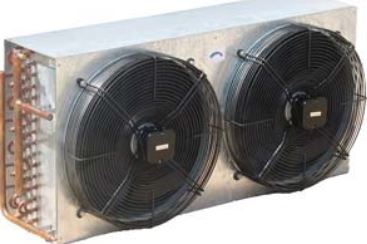

Hava soğutmalı kondenserlerde boruların içerisinden geçen soğutucu akışkan hava vasıtasıyla ısısı alınmaktadır. Örnek fotoğrafları aşağıdaki gibidir.

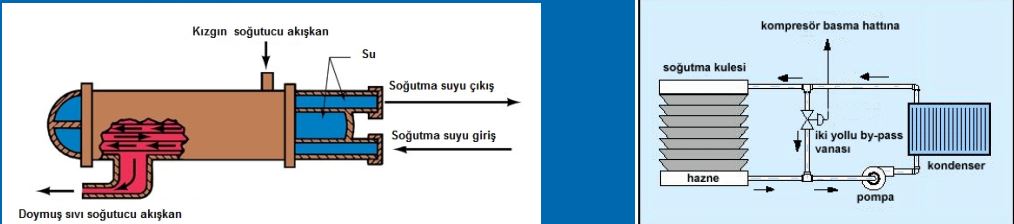

Su Soğutmalı Kondenserler
Su soğutmalı kondenserler soğuk su üretici gruplar ve soğutma tesislerinde soğutucu akışkanın yoğuşturulmasında ve ısı pompalarında sıcak su üretiminde kullanılırlar.

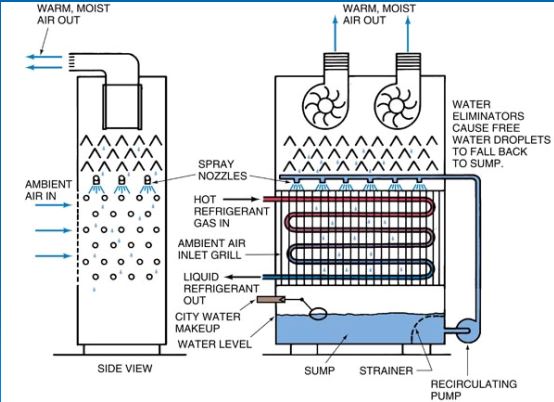

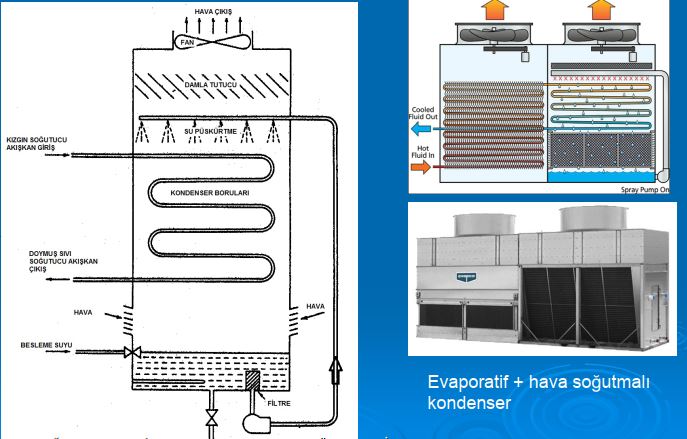

Evaporatif (Buharlaşmalı) Kondenserler
Evaporatif tip buharlaştırıcılı kondenserler hava ve suyu aynı anda kullanan ve ikisinin etkisini birleştirerek verimi arttıran kondenserlerdir.
